楊雄
(浙江虬晟光電技術有限公司，浙江紹興312000)
摘要：智能化觸摸顯示屏配套的塑殼需具備高平整度、高尺寸穩定性及良好的外觀質量，以滿足觸控功能和顯示效果的嚴苛要求。用于集成ITO(IndiumTinOxide)觸摸屏的塑殼一旦出現翹曲或內應力集中，將直接影響觸摸精準度和顯示清晰度。文章針對塑殼的注塑成型過程進行系統的研究，從材料選用、模具設計與制造到注塑工藝參數的精細控制，力求減少翹曲變形、內應力與外觀缺陷，提升生產效率和產品一致性。
關鍵詞：觸摸顯示屏；塑殼；注塑；翹曲度
隨著智能化電子設備的不斷發展，帶有觸摸功能的顯示屏已經成為眾多智能終端產品的重要組成部分。在顯示模組中，為實現高靈敏度的觸控操作，需要在屏體表面附著ITO薄膜。然而，ITO層對外殼的平整度要求極其嚴格，若外殼存在翹曲、凹凸不平、內應力裂紋等缺陷，都會導致觸控不靈敏、失效甚至引發顯示不良等問題，成為制造商面臨的難題之一。如何通過合理的材料選擇與工藝設計提高塑殼件的平整度和尺寸精度，已成為觸摸屏行業和塑料成型行業共同關注的核心課題。傳統的塑殼制造主要依賴注塑成型技術，該技術具有生產效率高、可實現復雜結構件制造以及自動化程度高等優點[1]。但對于薄壁化、高精度要求的外殼件而言，注塑過程中容易出現熔接痕、翹曲變形及表面缺陷，尤其在大尺寸觸摸屏外殼上更為明顯。
本研究聚焦智能化觸摸屏用塑殼的注塑工藝優化，從材料選用、注塑模具設計、注塑參數調控與在線質量監測等方面，結合模流分析與實際試驗驗證，力求找到最優的材料與工藝組合，提升產品質量與生產效率。研究成果可為相關企業在實際生產中提供參考，為高端觸摸屏外殼的大規模生產夯實技術基礎。
1 研究內容
1.1材料選用策略
1.1.1常見材料及其主要特點
(1)PC(聚碳酸酯)
PC具有優異的力學性能，包括高沖擊韌性、良好的熱穩定性以及相對較低的成型收縮率。同時，PC材料的透明度較好，可用于需要光學性能的制件。然而，價格相對較高，且熔體黏度較大，對加工設備和工藝控制提出了較高要求[2]。
(2)ABS(丙烯腈-丁二烯-苯乙烯共聚物)
ABS是一種綜合性能優良的通用塑料，具有較好的韌性和易加工性，價格相對低廉。然而，其耐熱性和高端外觀表現不及PC,收縮率與翹曲變形控制也稍遜一籌，因此更適用于中低端電子產品或?qū)ν庥^要求相對一般的外殼零部件[3]。
(3)PC+ABS合金
PC+ABS合金兼具PC的良好韌性和ABS的易加工性，兼顧優異的機械性能與相對更容易的成型特性，材料成本介于PC和ABS之間[4]。該材料在注塑過程中更易控制翹曲，同時具備較好的外觀品質，因此被廣泛應用于中高端電子產品以及汽車內飾等場合[5]。
(4)改性塑料(改性PC/改性ABS/PC+ABS增強合金)
針對某些特殊性能需求，如阻燃等級、抗UV黃變、抗靜電性能或增強剛性抗等，可通過添加玻纖、礦物或其他助劑等進行改性，以提高材料的綜合性能。這些改性材料價格通常較高，但在高端觸摸屏外殼等需要兼顧多種功能的領域依然具有應用潛力[6]。
1.1.2關鍵選材考慮因素
(1)平整度與尺寸穩定性
帶觸摸功能的顯示屏外殼對翹曲度和變形量要求極高，需要選用熱穩定性好、收縮率小的材料，以減小制件在冷卻過程中出現的體積收縮差異。
(2)表面質量與光學要求
在高端電子消費品或車載顯示等應用領域，外殼的外觀美觀度、光澤度以及光學性能(若為透明或半透明設計)均需達到較高水平。因此材料應具備良好的熔接痕自愈性，易于后期噴涂或表面處理。
(3)力學性能與耐用性
外殼不僅要具備足夠的強度和韌性，還可能需要一定的抗劃傷、耐化學性以及長期使用可靠性。
(3)成本及大規模量產可行性
在滿足性能需求的前提下，材料的采購成本和加工效率同樣影響產品的市場競爭力，需要結合企業自身定位和終端市場需求進行綜合平衡。
1.2選用材料對比分析
將常見的PC、ABS、PC+ABS合金以及改性PC/ABS在性能、工藝難度以及成本等方面進行對比，見表1所示。此處對比參數基于常規商用等級材料的平均值，實際選材應參考具體生產牌號數據及供應商測試報告。
由表1可見，若要兼顧高平整度與相對可控的成本，PC+ABS合金或改性PC/ABS是較為理想的選擇。若應用在高端產品，并對透明度或光學性能有更嚴格要求，則可優先考慮高端PC牌號，但需注意加工過程中的工藝難度以及材料成本[7]。
1.3注塑工藝優化
在材料選定后，模具設計與注塑工藝參數的優化是塑殼品質提升的關鍵環節。對于智能化觸摸顯示屏外殼件，往往是薄壁、大尺寸或結構復雜，因此對流道設計、澆口位置、冷卻系統布局以及注塑壓力、注塑速度、保壓時間等參數均需進行反復測試和調整。
1.3.1模具設計與制造
(1)型腔布局與澆口設計
大尺寸或薄壁殼體在注塑過程中易產生短射、熔接痕和翹曲等問題。合理的澆口位置與數量，能夠確保熔體在型腔內平衡、穩定地填充，并使各區域溫度、壓力相對均勻，降低局部應力集中，從而減少翹曲。
(2)模具冷卻系統
冷卻過程對制件最終品質影響巨大，不均勻或過慢的冷卻會導致材料收縮不一致，引發變形、內應力集中。對于帶觸摸屏外殼等平整度要求高的制件，應通過優化冷卻水路的布置、提高冷卻回路效率、選用可控溫度的冷卻機組等方式，加快并均勻散熱，減小翹曲變形。
(3)脫模結構設計
當模具型腔表面光滑度與精度較高時，需要保證脫模過程的平穩，以防止制件出現表面拉傷或局部應力集中導致的微裂紋。尤其對于PC、PC+ABS等相對剛性較大的材料，可適當增大脫模斜度或在局部區域添加推桿等方式，幫助制件順利脫模。
1.3.2工藝參數調控
(1)注塑壓力與速度
對于帶觸摸顯示屏外殼件，需要確保熔體在充填過程中盡量避免分流不均或過度剪切。一般可采用中高速注塑，確保制件在有限時間內完全充填，同時避免過高的流動阻力造成內應力積聚。保壓階段壓力過低會導致缺料，壓力過高則容易造成內應力和溢邊，應尋求平衡。
(2)熔膠溫度與模溫
不同塑料的最佳熔融溫度范圍各異，如PC常在240~280℃之間，ABS常在250℃左右。對于合金材料，要考慮兩種組分的兼容溫區。同時，模具溫度過高會增加冷卻時間，但也有利于提高制件表面質量與減少熔接痕，可酌情設定或采用分區控溫。
(3)保壓時間與冷卻時間
保壓時間不宜過短，否則易導致制件尺寸不足或出現凹痕；時間過長則會增加內應力與生產周期。合理的冷卻時間同樣影響翹曲和生產效率，可通過模流分析與實際試驗相結合來尋找最佳平衡點。
(4)數字化與智能化控制
現代注塑機可通過控制系統實時監測壓力、溫度、速度、位置等數據，結合MES系統實現閉環管理。一方面提高了制程穩定性，另一方面便于對突發問題進行快速修正。對于高精度制品，有條件的生產企業可利用機器學習算法，根據歷史數據自適應調整工藝參數，進一步提高成品。
1.3.3輔助技術與質量檢測
(1)CAE模流分析
在模具設計和實際開模之前，通常會借助專業的注塑模擬軟件(如Moldflow、MOLDEX3D等)進行流道平衡度、熔接痕、縮痕、翹曲等方面的預測分析。對于大尺寸觸摸屏外殼，這種前期模擬能有效減少反復試模的次數，節約成本[8]。
(2)在線檢測與反饋控制
在量產過程中，可利用在線視覺檢測或激光測平等手段來監控制件表面瑕疵和整體平整度。一旦檢測到異常，通過與注塑機聯網的反饋通道即可快速調整注塑壓力、速度或溫度，達成真正的實時控制。
(3)潔凈度與靜電防護
對于帶觸摸功能的顯示模組外殼，表面一旦沾染灰塵或顆粒，會嚴重影響后續貼合或組裝精度。因此在注塑車間環節需嚴格控制潔凈度，并采取防靜電措施，如鋪設防靜電地板、佩戴防靜電手套等，尤其在干燥季節更需加強此項管理[9]。
2 實驗驗證與分析
在選定某款改性PC+ABS材料后，為驗證工藝優化效果，本文對比了傳統注塑參數與優化后注塑參數在制件翹曲度、表面平整度以及合格率方面的差異。具體試驗方法如下：
2.1試驗材料與模具
選用改性PC+ABS(含10%~15%的增強組分),牌號為旺品PCABS1299WH,模具為單腔模具，采用點澆口方式，模擬生產一款10"觸摸屏外殼件。
2.2試驗參數

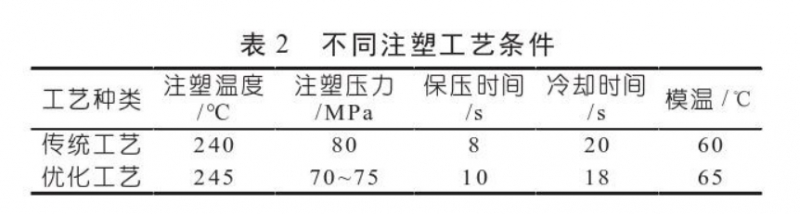

使用相同原料，按照不同注塑工藝條件分別制作樣品，條件設置見表2所示。

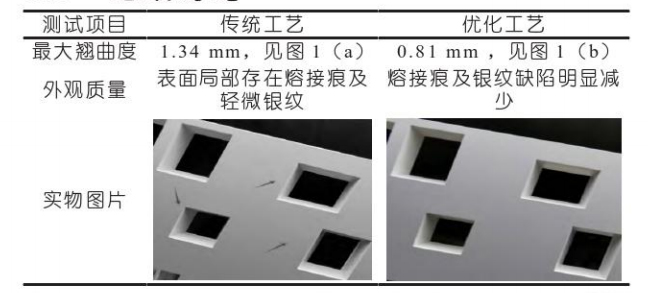

表3結果對比

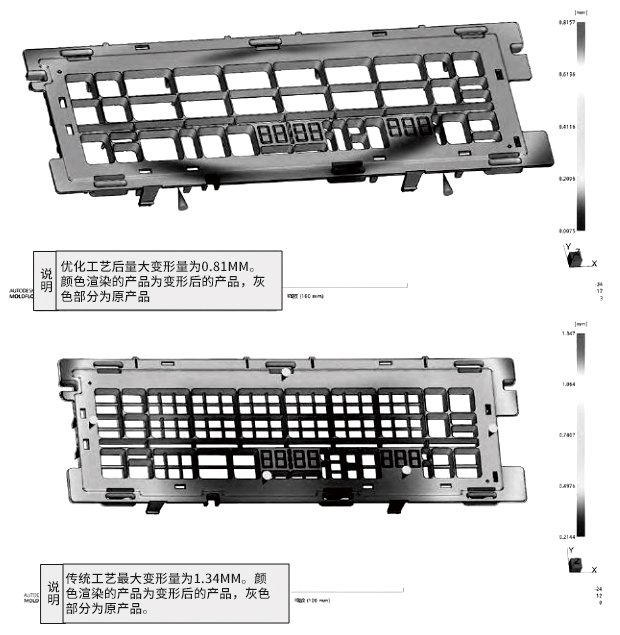

圖1不同注塑工藝樣品翹曲度
由表3,圖1實驗結果表明，通過合理的工藝設定與冷卻系統優化，可有效減小外殼翹曲度并提高產品外觀質量，滿足智能化觸摸屏對外殼平整度與美觀度的高要求。若結合機器學習算法或更精細化的模具結構改進，預期仍有進一步優化空間。
3 結論
3.1材料選擇是前提
具有熱穩定性好、收縮率低以及易于成型特性的材料，如PC+ABS合金或改性PC/ABS,是實現較高平整度和表面質量的關鍵。若對透明度有更嚴格要求，可選用高端光學級PC,但需綜合評估成本與工藝難度。
3.2模具結構與冷卻系統優化是核心
注塑模具的合理設計，尤其是澆口位置、流道平衡和冷卻水路布局，對制件的變形與表面質量影響巨大。通過CAD/CAE技術與實際開模試驗相結合，可顯著減少試錯成本，提高一次試模成功率。
3.3精細化工藝參數控制是保證
恰當?shù)淖⑺軌毫Α⒈簳r(shí)間、模溫等參數設定，對于實現制件的尺寸精度與光潔度至關重要。結合數字化注塑機與在線檢測，可實現對生產過程的實時監控和自動調整，提高產品一致性與合格率。
綜上所述，通過材料—模具一工藝的協同優化，智能化觸摸顯示屏用塑殼注塑成型中的翹曲變形及表面缺陷可得到有效控制，進一步提升產品的綜合品質與競爭力。本研究為相關企業和科研機構在后續進行大尺寸、高精度觸摸屏外殼量產時提供了可行的工藝改進方向。
參考文獻：
[1]王志偉.注塑模具設計與制造.機械工業出版社，2019:88-102.
[2]Y.Luo,K.Hu,dM.Zhang.EffectsofProcessParametersontheWarpageofUItra-ThinInjectionMoldedParts,Polymers,2021,13(3):407.
[3]孟明，肖志剛，侯林木，等.雙螺桿擠出工藝對聚碳酸酯類光學材料的光學特性及顏色的影響研究[J].橡塑技術與裝備，2023,49(07):54-57.
[4]苑松，張雪峰，閆衛林.注塑工藝對PC/ABS檢測性能影響研究[J].橡塑技術與裝備，2023,49(02):41-45.
[5]楊鶯，何璟.玻璃纖維長度對PC/ABS合金材料性能的影響[J].化學推進劑與高分子材料，2021,19(05):64-67.
[6]楊平.高性能改性塑料的研發及其在工業應用中的挑戰[J].中國戰略新興產業，2024,(24):104-106.
[7]Cowie,J.M.G.Polymers:ChemistryandPhysicsofModernMaterials,ThirdEdition.CRCPress,2007:112-130.
[8]陳雄.融入模流分析結果的注塑過程混合現實開發[D].華東理工大學，2023.
[9]張濤.關于TFT-LCD模組潔凈車間地板選型的測試研究[J].電子世界，2019,(13):26-28.
